Если вы работаете в сфере распределения электроэнергии, вы знаете, что сетевые передающие устройства (ГТУ) — это незамеченные рабочие лошадки ваших подстанций. Они безопасно передают ток высокого напряжения через кварталы, заводы и критически важную инфраструктуру, поэтому их надежность не подлежит обсуждению. Вот почему их тестирование, особенно испытания на частичный разряд (ЧР) и напряжение переменного тока, является таким важным шагом в контроле качества. Как поставщику испытательного оборудования, нам чаще всего задают один вопрос: «Какова точность испытательной системы Hipot переменного тока GTU PD?» Краткий ответ не является универсальным, поскольку точность зависит от того, как система откалибрована, как она развернута, а также от стандартов, которым она соответствует. Сегодня я расскажу, что на самом деле означает точность для этих испытательных систем, как устроено наше оборудование и почему эта точность важна для безопасности вашей подстанции.
Во-первых, давайте разберемся с жаргоном: при тестировании частичного разряда измеряются крошечные невидимые электрические разряды, которые образуются внутри или на поверхности изоляции ГТУ. Эти разряды являются ранним признаком нарушения изоляции, которое может привести к незапланированным отключениям электроэнергии, повреждению оборудования или даже к опасным вспышкам дуги. Между тем, в тесте AC hipot применяется напряжение, превышающее номинальное рабочее напряжение GTU, для проверки его изоляции и подтверждения того, что он может работать в реальных условиях сети. Точность здесь заключается не только в правильном выборе числа, но и в возможности доверять этому числу для принятия важных решений: пригоден ли этот GTU для обслуживания или его необходимо отремонтировать или заменить?
В нашей компании мы потратили десять лет на совершенствование испытательных систем GTU, и точность начинается с основного оборудования. Например, в разрабатываемом нами высоковольтном тестере высокого напряжения переменного тока GTU используются прецизионные преобразователи напряжения и датчики тока, которые имеют класс точности 0,2 по стандартам IEC. Подождите, давайте уточним классификацию: датчик класса 0,2 означает, что его погрешность измерения составляет не более 0,2% от полной шкалы. Для системы hipot переменного тока мощностью 200 кВА, 500 кВ это означает, что погрешность измерения напряжения составляет всего 1 кВ во всем диапазоне испытаний. Это огромное отличие от более дешевых систем, которые могут иметь датчики класса 0,5, которые в полном масштабе будут вносить погрешность до 2,5 кВ. Для подстанций, работающих с напряжением 345 кВ или выше, эта погрешность может означать разницу между прохождением ГТУ с незначительным, поддающимся ремонту повреждением изоляции и отсутствием дефекта, который приводит к катастрофическому отказу.
Но точность касается не только датчиков напряжения, но и точности измерения частичных разрядов. Тестирование частичного разряда требует обнаружения сигналов размером всего в пикокулон (пКл), и даже небольшое количество электрического шума от испытательной системы может исказить показания. Вот почему мы создали наше оборудование таким образом, чтобы снизить фоновый шум до уровня менее 5 пКл, что значительно ниже порога для обнаружения зарождающейся частичных разрядов. Если ваша система имеет уровень шума 20 пКм или выше, вы можете пропустить небольшие сигналы частичного разряда, которые сигнализируют об ухудшении изоляции на ранней стадии. Для бригад по техническому обслуживанию подстанций это означает больше ремонтов по мере необходимости, а не упреждающих модернизаций, которые в долгосрочной перспективе обходятся гораздо дороже. Мы также предлагаем сверхмалошумное испытательное оборудование для подстанций PD GTU, которое специально разработано для использования на загруженных подстанциях, где фоновый шум от другого оборудования может быть высоким. Эта система использует усовершенствованные алгоритмы экранирования и обработки сигналов для отделения сигналов частичного разряда от шума, гарантируя точность ваших измерений даже в самых сложных условиях.
Еще одним ключевым фактором точности является соответствие международным стандартам. Тестовая система хороша настолько, насколько хороша стандарты, которым она создана, а предлагаемая нами высоковольтная испытательная система PD GTU, соответствующая стандарту IEC 60270, откалибрована непосредственно в соответствии с IEC 60270, глобальным стандартом измерения частичных разрядов. В стандарте IEC 60270 изложены строгие рекомендации относительно того, как следует проводить испытания на частичный разряд, как следует проводить измерения и какие уровни частичного разряда считаются приемлемыми для различных типов оборудования. Многие более дешевые тестовые системы, представленные на рынке, заявляют, что проводят тестирование частичных разрядов, но они не откалиброваны по стандарту IEC 60270, что означает, что их измерения могут быть несопоставимы с отраслевыми эталонными показателями. Например, если вы тестируете GTU с несовместимой системой и получаете показание PD 15 пКл, вы можете подумать, что это в пределах допустимых пределов, но система, соответствующая IEC 60270, может показать, что то же значение на самом деле составляет 25 пКл — выше порогового значения для нового оборудования. Такое несоответствие может привести к дорогостоящим ошибкам при планировании технического обслуживания.
Калибровка — еще одна часть точности, о которой часто забывают. Даже самые лучшие датчики со временем будут смещаться, если их не калибровать регулярно, что может исказить результаты ваших испытаний. Наши системы спроектированы так, чтобы их было легко калибровать, и они оснащены встроенными калибровочными интерфейсами, которые позволяют выполнять ежегодную калибровку без специализированного стороннего оборудования. Мы также предлагаем поддержку калибровки на месте для клиентов, у которых нет времени или ресурсов, чтобы сделать это самостоятельно. Например, если вы тестируете ГТУ на удаленной подстанции, вы можете использовать наш портативный калибровочный модуль для проверки точности вашей системы на месте, вместо того, чтобы отправлять оборудование обратно на завод. Это экономит время и сокращает время простоев при проведении испытаний, что является большим преимуществом для групп технического обслуживания, работающих в сжатые сроки.
Давайте поговорим об общем сценарии, чтобы представить это в перспективе. Предположим, вы менеджер по техническому обслуживанию муниципальной подстанции, и вам нужно протестировать 10 ГТУ после года интенсивной эксплуатации. Одна система представляет собой базовый тестер высокого напряжения переменного тока без возможности частичного разряда, другая — несоответствующая требованиям система высокого напряжения частичного разряда с датчиками класса 0,5 и шумом 20 пикс, а третья — наша система, соответствующая стандарту IEC 60270, с датчиками класса 0,2 и шумом 4 пикс. Вот что может произойти: в базовой системе вы получаете только результат «годен/не годен» для напряжения highpot, поэтому вы пропускаете небольшой сигнал частичного разряда в одном GTU, который только начинает ухудшаться. Год спустя этот ГТУ вышел из строя, что привело к 12-часовому простою и потере дохода и ремонту стоимостью около 50 000 долларов. В несовместимой системе вы можете обнаружить сигнал частичного разряда, но показания будут отличаться на 10 пк, поэтому вы решите вернуть GTU в эксплуатацию вместо его замены. И снова в течение шести месяцев он выходит из строя, что приводит к такому же дорогостоящему отключению электроэнергии. С помощью нашей системы вы определяете точное значение ЧР, равное 18 пК, что находится в пределах допустимого предела для находящихся в эксплуатации GTU согласно IEC 60270, поэтому вы продолжаете отслеживать его и улавливать ухудшение до того, как он выйдет из строя. Такой упреждающий подход экономит ваши деньги и обеспечивает надежность вашей сети.

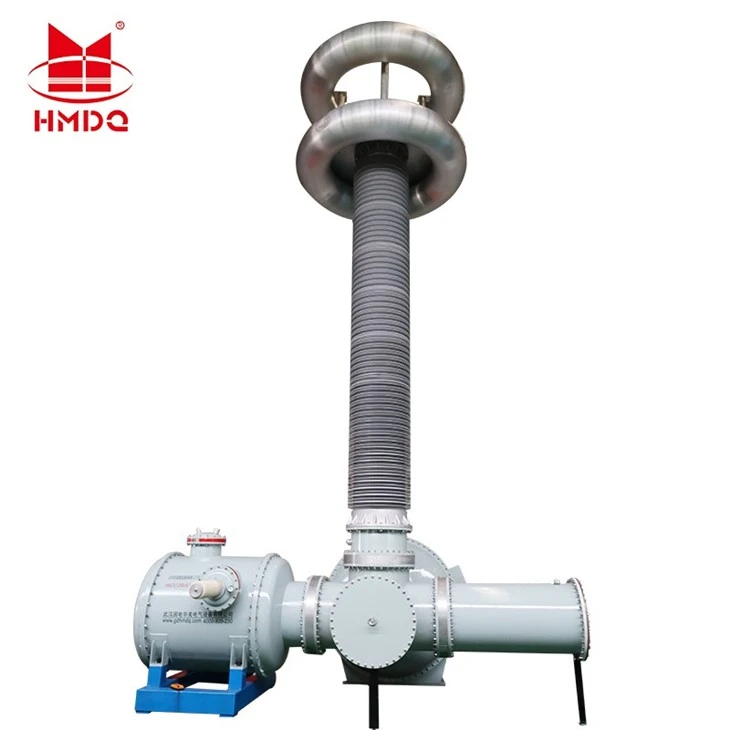

Мы также предлагаем комбинированные решения для испытаний, которые еще больше повышают точность. Комбинированная испытательная система высокого напряжения GTU с датчиком частичного разряда УВЧ объединяет обнаружение частичного разряда УВЧ, которое более чувствительно к поверхностным разрядам, чем традиционное электрическое измерение частичного разряда. Датчики УВЧ улавливают электромагнитные сигналы, испускаемые ЧР, что делает их идеальными для обнаружения разрядов за пределами изоляции ГТУ, где электрические датчики могут их пропустить. Сочетая измерение электрических ЧР с обнаружением УВЧ, наша комбинированная система дает вам более полную картину состояния вашей ГТУ, повышая точность ваших оценок. Это особенно полезно для старых ГТУ, где деградация поверхности является обычным явлением и может привести к пробоям.
Еще один момент: точность зависит не только от самого оборудования, но и от того, как вы его используете. Даже самая точная система даст плохие результаты, если вы не будете следовать надлежащим процедурам тестирования. Вот почему мы проводим практическое обучение для всех наших клиентов, охватывая все вопросы: от подготовки ГТУ к испытаниям до интерпретации результатов ЧР и гипотонии. У нас также есть библиотека ресурсов, включая протоколы испытаний, соответствующие стандартам IEC, которые помогут вам всегда получать наиболее точные показания. Например, когда вы проводите тест на повышенное напряжение, вам необходимо медленно увеличивать напряжение, удерживать его в течение необходимого времени и проверять наличие частичного разряда во время теста. Если вы резко увеличите напряжение, вы можете создать нагрузку на изоляцию, которая не соответствует реальным условиям эксплуатации, что приведет к неточным результатам. Наше обучение гарантирует, что ваша команда знает, как следовать правильным шагам, и точность ваших тестов останется неизменной.
Теперь давайте разберемся с распространенным мифом: «Более высокое напряжение означает большую точность». Это не обязательно так. Система на 500 кВ не имеет большей точности, чем система на 200 кВ, только потому, что она более высокого напряжения — точность зависит от датчиков, калибровки и шумоподавления. Например, наша система испытаний на выдерживаемое напряжение переменного тока промышленной частоты доступна в диапазонах от 5 кВ до 500 кВ, все они имеют одинаковую точность датчика класса 0,2 и низкий уровень шума. Таким образом, независимо от того, тестируете ли вы низковольтный распределительный GTU или высоковольтный передающий GTU, вы получаете одинаковую надежную точность. Такая последовательность является ключевой для автопарков, которые тестируют несколько типов оборудования, поскольку вам не нужно корректировать свои стандарты в зависимости от используемой системы.
А как насчет долгосрочной точности? Со временем оборудование может изнашиваться, но наши системы состоят из прочных компонентов, которые сохраняют свою точность более 10 лет даже при ежедневном использовании в суровых условиях. Мы используем устойчивые к коррозии шкафы, термостабилизированные датчики и герметичную электронику, поэтому вам не придется часто заменять детали, чтобы ваши измерения были точными. Многие из наших клиентов используют наши испытательные системы GTU уже 15 лет, и результаты их калибровки по-прежнему находятся в пределах спецификации класса 0,2, что является свидетельством качества нашей разработки.
Если вы все еще задаетесь вопросом, как выбрать систему, отвечающую вашим требованиям к точности, вот краткий контрольный список: ищите системы с датчиками напряжения класса 0,2 или выше, уровнем шума ниже 10 пКм для тестирования частичных разрядов, соответствием стандарту IEC 60270 и встроенными инструментами калибровки. Избегайте систем, которые рекламируют «низкую стоимость», но не упоминают класс их сенсора или уровень шума — именно они дадут вам ненадежные результаты. В нашей компании мы не экономим на точности, поскольку знаем, что от этого зависит надежность вашей подстанции.
Если вы готовы узнать больше о том, как наши системы тестирования Hipot переменного тока GTU PD AC могут повысить точность ваших испытаний, или если у вас есть конкретные вопросы о калибровке или соответствии требованиям, мы будем рады поговорить. Независимо от того, тестируете ли вы одну ГТУ или создаете программу испытаний для всего парка, мы можем помочь вам найти систему, соответствующую вашим потребностям. Свяжитесь с нами сегодня, чтобы запланировать демонстрацию или обсудить ваши требования.
Ссылки
МЭК 60270:2000, Методика испытаний высоким напряжением. Измерения частичных разрядов. Международная электротехническая комиссия, Женева, 2000 г.
IEEE Std 400.2-2018, Руководство IEEE по испытаниям силовых трансформаторов, реакторов и шунтирующих реакторов частичным разрядом. Институт инженеров по электротехнике и электронике, Нью-Йорк, 2018 г.
«Точность измерения частичных разрядов: передовой опыт обслуживания подстанций». Международный совет по большим электрическим системам (СИГРЭ), 2021 г.
