ХМ-YDQW Описание
HM-YDQW Испытательный комплект высокого напряжения переменного тока без PD полностью настроен в соответствии с требованиями заказчика. Он используется для проведения испытаний на устойчивость к переменному напряжению, испытаний на частичный разряд, а также для испытания на понижение напряжения в течение 1 минуты при номинальной выходной мощности. Он оснащен превосходным защитным устройством и резистором ограничения тока увеличенного размера, чтобы гарантировать, что испытательное устройство не выйдет из строя при выходе из строя испытуемого объекта.
ХМ-Функции YDQW
-
Источник низкого-переменного напряжения высокого-напряжения переменного тока
Бесплатный тестовый трансформатор PD-обеспечивает до80 кВ переменного токас заданным уровнем ЧДМеньше или равно 5 пКм при номинальном напряжении и Меньше или равно 1 пКм при 50 кВ..
-

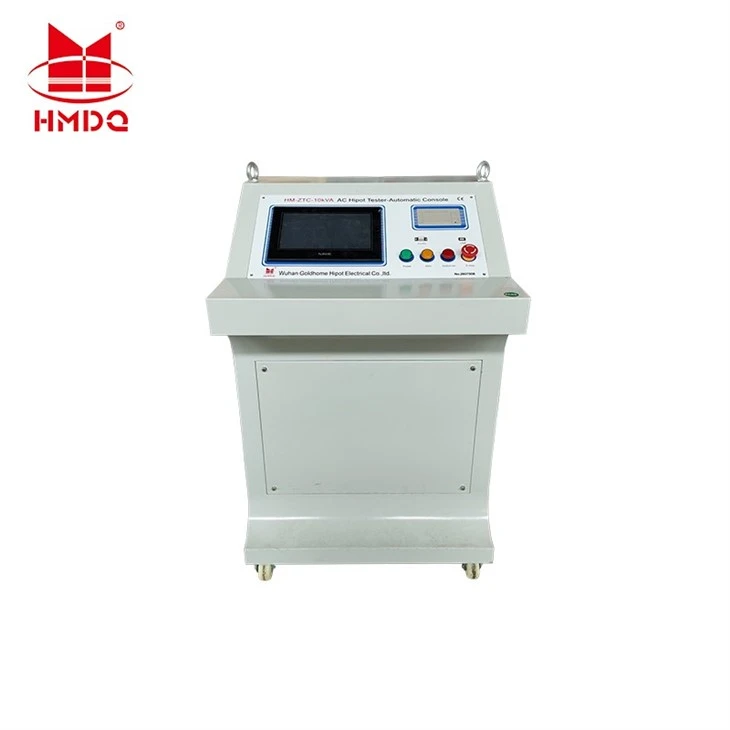

Автоматические тестовые последовательности
Заранее установите напряжение, скорость нарастания и время выдержки и позвольте консоли управления выполнить запрограммированную последовательность испытаний.
-
Ручное управление при необходимости
Ручной режим позволяет инженерам напрямую контролировать напряжение при выполнении специальных или-стандартных процедур испытаний.
-
Встроенная-защита
Пределы тока высокого, низкого напряжения и напряжения можно установить с помощью консоли управления, чтобы защитить испытательную систему и объект испытаний.
-
Измерение высокого-напряжения
A Емкостный делитель напряжения переменного тока 100 кВи измеритель пикового напряжения обеспечивают измерение высокого-напряжения для тестовой системы.
О продукте

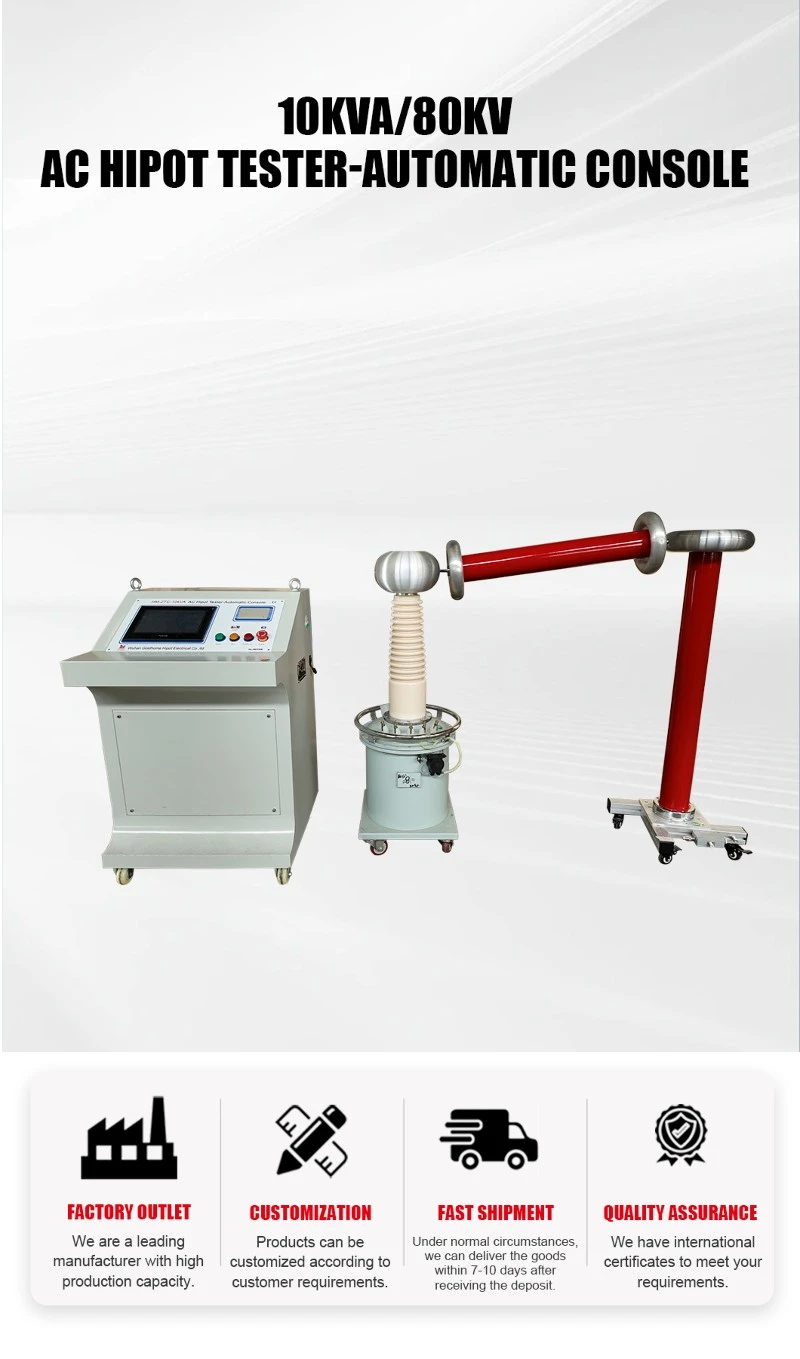

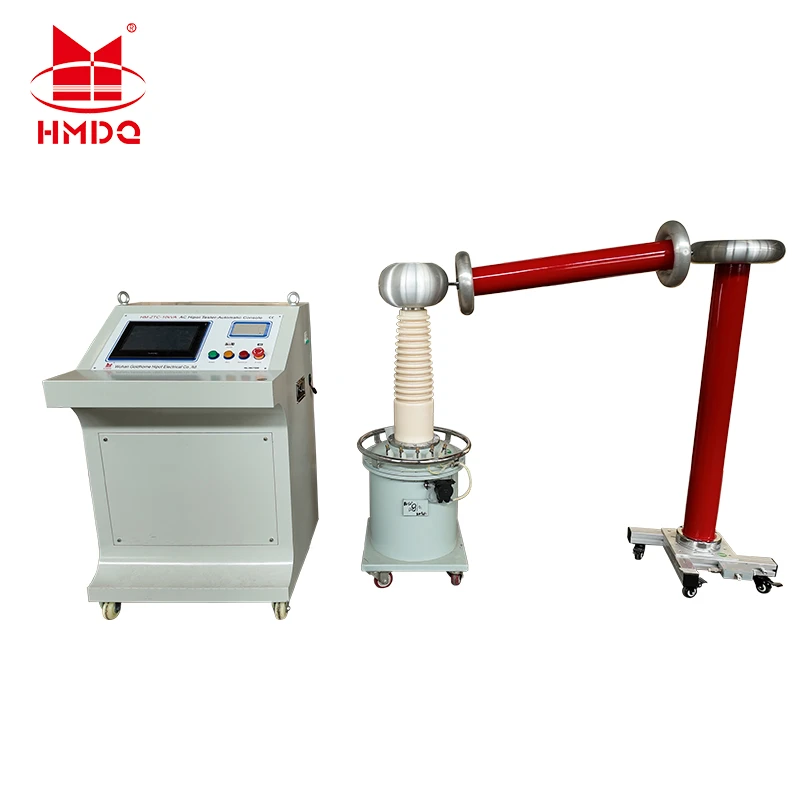

- HM-YDQW-10 кВА/80 кВ предназначен для пользователей, которым требуется нечто большее, чем простой источник высокого напряжения переменного тока.
- Для обычного испытания на стойкость основным требованием может быть достижение требуемого напряжения и удержание его в течение определенного периода времени. Однако для тестирования частичного разряда сам испытательный источник также должен поддерживать низкий фон разряда.
- Система HM-YDQW удовлетворяет обоим требованиям, объединяяPD-бесплатный испытательный трансформатор переменного токас контролируемым выходным напряжением и измерением высокого-напряжения.
- Главный испытательный трансформатор HM-YDJW-10 кВА/80 кВ имеет номинальную мощность10 кВА, максимальное выходное напряжение переменного тока80 кВ, и номинальный выходной ток125 мА. Он рассчитан на одну-минуту работы при номинальном напряжении.
- Компоненты системы могут быть сконфигурированы в соответствии с требованиями заказчика к испытаниям.
Технические параметры
HM-YDQW-10 кВА/80 кВ испытательный комплект высокого напряжения переменного тока без ЧР
|
|
Спецификация |
| Модель продукта | ХМ-YDQW-10кВА/80кВ |
| Максимальный выход переменного тока | 80 кВ |
| Номинальная мощность | 10 кВА |
| Номинальный выходной ток | 125 мА |
| Уровень ПД |
|
| изолирующая среда |
|
| Номинальная продолжительность испытания |
|
| Автоматическая консоль |
|
| Консольный вход | 208 В переменного тока, 60 Гц |
| Защитный резистор |
|
| Номинал защитного резистора | 80 кВ/125 мА |
| Делитель напряжения | ФРК 100кВ |
| Номинал делителя напряжения | 100 кВ переменного тока |
| Измеритель пикового напряжения | 0,2 класс |
Применение продуктов
HM-YDQW-10 кВА/80 кВ подходит для применений, требующих контролируемого высокого напряжения переменного тока.
-
Испытание выдерживаемого напряжения переменного тока
Подайте указанное переменное напряжение на электрическую изоляцию или оборудование и поддерживайте это напряжение в течение необходимого периода испытаний.
-
Тестирование частичного разряда
Используйте трансформатор-без ЧР в качестве источника высокого-напряжения переменного тока, где требуется низкий фон ЧР.
-
Испытание изоляции
Оцените характеристики изоляции электрооборудования и компонентов, находящихся под высоким напряжением переменного тока.
-
Лабораторные испытания
Используйте автоматическое или ручное управление для разработки, проверки и диагностического тестирования.
-
Производственные испытания
Автоматические этапы испытаний могут помочь стандартизировать повторные испытания высоким-переменным током во время производства.
Фактическое испытательное напряжение, время испытания и критерии приемки всегда следует определять в соответствии с объектом испытаний и применимыми требованиями к испытаниям.
Часто задаваемые вопросы
Вопрос: Какой комплект для испытаний на высокое напряжение переменного тока подходит для моего применения?
Ответ: Правильный набор для испытаний зависит главным образом от требуемого испытательного напряжения, испытательной мощности, объекта испытаний и необходимости проведения испытаний на частичный разряд.
Для приложений, требующих до80 кВ переменного тока и 10 кВА, HM-YDQW-10 кВА/80 кВ представляет собой комплексное решение с испытательным трансформатором без PD-, автоматическим управлением и измерением высокого напряжения.
Вопрос: Что следует учитывать при выборе испытательного трансформатора без PD-?
A:
К основным факторам относятся:
Требуемое испытательное напряжение переменного тока
Номинальная мощность
Емкость тестируемого объекта
фоновый уровень ЧР
Требуемая продолжительность теста
Метод контроля напряжения
Требования к измерениям и защите
При тестировании частичного разряда указанный уровень частичного разряда испытательного трансформатора следует учитывать наряду с требованиями всей измерительной системы.
Вопрос: Нужна ли мне автоматическая система испытаний высоким напряжением переменного тока?
Ответ: Автоматическое управление особенно полезно, когда один и тот же тест необходимо выполнять повторно.
Оно позволяет оператору предварительно задавать уровни напряжения, скорости нарастания напряжения и время выдержки, сокращая количество повторных ручных регулировок и упрощая воспроизводимость процедуры испытания.

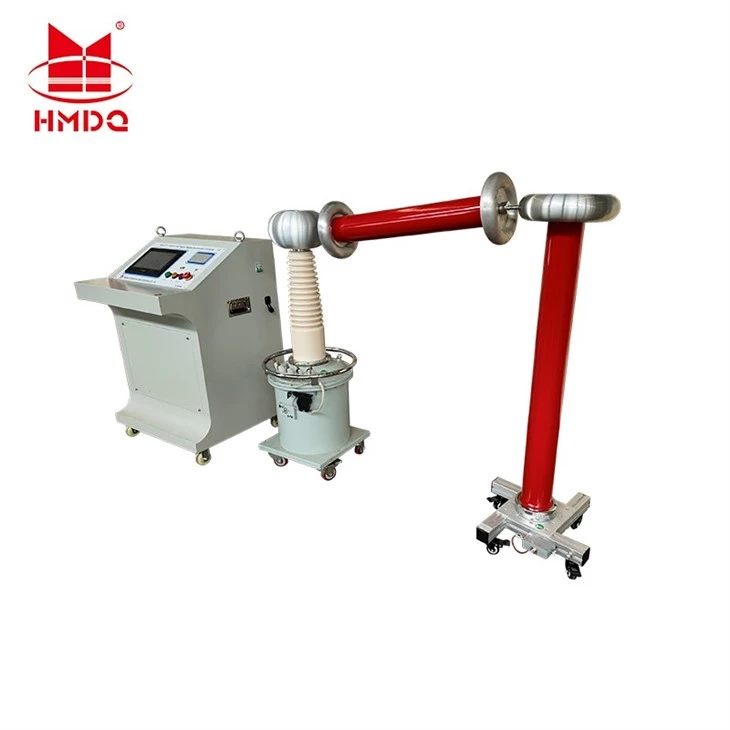

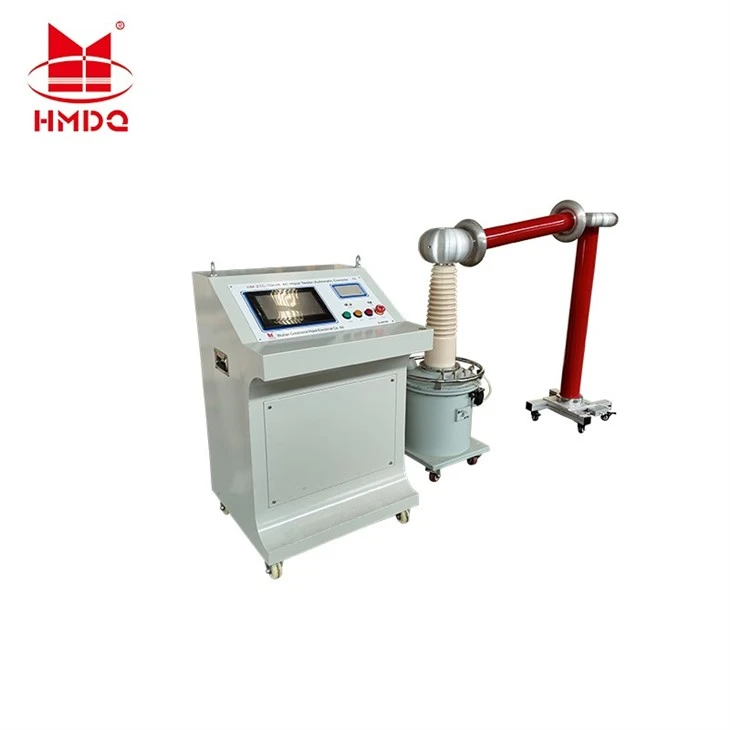

Изображения продуктов
