Обзор продукта и применениеСценарии
Устройство моделирования неисправностей HM160 отличается совершенно новой концепцией конструкции, выбором материалов и производственным процессом. Он компактен, легок и эстетичен, а все технические характеристики соответствуют требованиям<>стандарт. Использование диэлектрических изоляционных материалов позволяет изделию достигать уровня частичного разряда<3 pC.
Принцип работы
Эта серия панелей управления состоит из регуляторов напряжения контактного-типа (регуляторов-колонного типа- с электроприводом для 50 кВА и выше), а также их цепей управления, защиты, измерения и сигнализации. Подключаясь к источнику питания 220 В промышленной частоты, он настраивает регулятор напряжения (т. е. входное напряжение испытательного трансформатора) для получения необходимых испытательных значений высокого-напряжения.
Технические характеристики
|
Параметр |
Подробности |
| Номинальная мощность | 10кВА |
|
Номинальное напряжение |
160кВ |
|
Уровень изоляции |
160кВ |
| Ток низкого-напряжения: | 0–50A |
| Низкое-напряжение Напряжение: | 0–200V |
| Высокое-напряжение | 0–160 кВ |
| Ток высокого-напряжения | 0–0.06A |
| Точность измерения напряжения | 0,5% полной шкалы ±3 цифры |
| Точность измерения тока: | 0,5% полной шкалы ±3 цифры |
| Общая точность | 4% |
| Продолжительность тайминга: | От 0 до 999,9 секунд (специальный режим поддерживает расширенную работу) |
| Напряжение питания |
5%~95% |
Состав системы
1. Структура продукта устройства моделирования неисправностей HM160:
2. Физическое изображение:

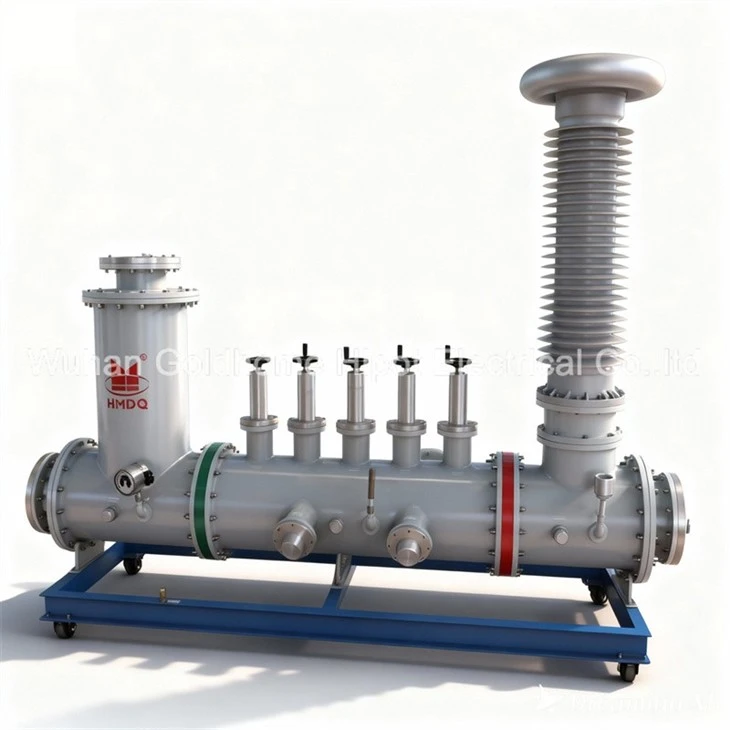

Основной блок ГИС-системы моделирования неисправностей
HMZTC-10KVA Интеллектуальная система управления с сенсорным экраном
