Описание продукции
Обзор продукта

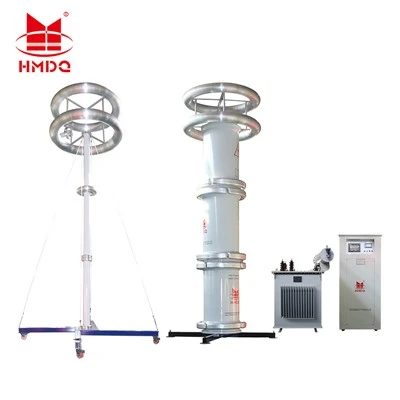

Система HMCXZ-800кВ/4000кВА с последовательной переменной-частотной резонансной испытательной системой в основном используется для испытаний на выдерживаемое напряжение переменного тока высоковольтного электрооборудования, такого как силовые трансформаторы, КРУЭ, силовые кабели, автоматические выключатели и изоляторы, при уровнях напряжения 800 кВ и ниже.
принцип работы
- Низкие требования к источнику питания: за счет использования последовательного резонанса между резонансным реактором L и емкостью C испытуемого образца источник питания должен покрывать только потери активной мощности системы (приблизительно 1/Q испытательной емкости). Чем выше коэффициент Q-, тем ниже требования к источнику питания.
- Компактный и легкий. Благодаря устранению необходимости в мощных-стабилизаторах напряжения и силовых-частотных испытательных трансформаторах вес и объем составляют примерно от 1/10 до 1/30 веса и объема обычного испытательного оборудования.
- Высококачественная-выходная форма сигнала: схема резонансного фильтра генерирует чистую синусоидальную волну с коэффициентом искажения формы сигнала менее или равным 1 %, предотвращая случайную поломку испытуемого образца из-за пиков гармоник.
- Безотказная-безопасная работа: когда испытуемый образец выходит из строя, цепь немедленно расстраивается, и ток короткого-замыкания быстро падает до 1/Q нормального испытательного тока, предотвращая повреждение точки пробоя.
- Отсутствие восстановительного перенапряжения: после пробоя высокое напряжение сразу исчезает, дуга гаснет, скачка перенапряжения нет.
Особенности продукта
- Высокое напряжение, высокая мощность: номинальное напряжение 800 кВ/4000 кВА, подходит для испытаний на выдерживаемое переменное напряжение КРУЭ класса 800 кВ-, трансформаторов, кабелей и другого оборудования.
- Гибкая конфигурация: четыре реактора можно соединить последовательно (для увеличения напряжения) или параллельно (для увеличения тока). В сочетании с многоточечным-трансформатором возбуждения эта конфигурация соответствует различным требованиям к испытательному напряжению и току.
- Фактор высокого качества: измеренный коэффициент Q- может достигать 96 (в последовательной конфигурации), что намного превышает стандартное требование, равное или больше 30, что значительно снижает требования к мощности для входного источника питания.
- Низкий уровень шума: Рабочий шум Менее или равен 35 дБ, подходит для использования внутри помещений или в местах с ограничениями по уровню шума.
- Комплексная защита. Источник питания с-преобразованием частоты имеет функции защиты от перенапряжения, перегрузки по току, пробоя и сбоя питания (в отчетах об испытаниях было проверено, что защита от перенапряжения и сверхтока работает нормально).
- Высокая-точность измерения: погрешность измерения емкостного делителя составляет менее или равна ±0,5 %, что превышает требования класса 1,5.
- Проверка надежности: все компоненты проходят строгие заводские испытания, включая визуальный осмотр, сопротивление изоляции, сопротивление постоянному току, индуктивность, выдерживаемое напряжение, повышение температуры (явно не указано, но должно быть включено), потери и коэффициент трансформации.
Технические параметры
- Модель HYXZ-800кВ/4000кВА
- Номинальная общая мощность 4000 кВА
- Номинальное напряжение 800 кВ
- Номинальный общий ток 5 А
- Рабочая частота 30–300 Гц
- Реактор (одиночный) 1000 кВА/200 кВ/5 А, индуктивность 50 Гн (±5%)
- Количество реакторов 4 шт. (могут быть установлены последовательно или параллельно)
- Трансформатор возбуждения 180 кВА, вход 400 В, выход 5/10/35 кВ
- Источник питания переменной-частоты 180 кВт, вход: 3-фазный 380 В/50 Гц, выход: 0–400 В, 30–300 Гц
- Емкостный делитель напряжения 800 кВ/1500 пФ, класс точности 1,5
- Коэффициент качества (Q) Больше или равен 68 (измерено при частоте 261,6 Гц: Q=68)
- Уровень шума Менее или равен 35 дБ (измеренный)
- Сопротивление изоляции (реактор) больше или равно 2500 МОм.
- Заводской реактор для испытаний на выдерживаемое напряжение: пройдено 200 кВ/60 с; Трансформатор возбуждения: пропущено наведенное выдерживаемое напряжение
- Погрешность измерения делителя напряжения Меньше или равна ±0,5 %
