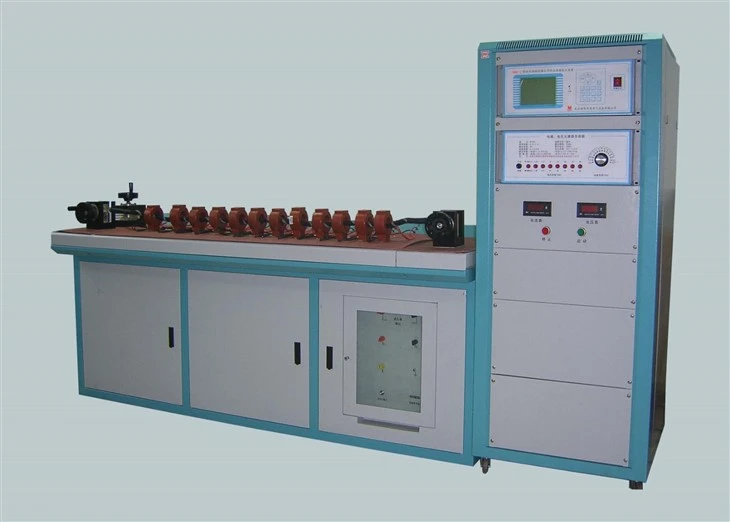

Стенд для испытания трансформаторов тока HMDQ

HMQT-I — это-полностью автоматическое устройство-управляемого источника-типа с несколькими-ТТ трансформаторами нового поколения, разработанное компанией Wuhan Goldhome Hipot Electrical Co., Ltd. Оно в первую очередь предназначено для полностью автоматической калибровки ошибок и проверки характеристик трансформаторов тока (ТТ) и трансформаторов напряжения (ТТ) и широко используется в энергосистемах, измерительных учреждениях, заводах по производству трансформаторов и других подобных объектах.

• В устройстве используется технология программного управления, позволяющая сделать определение местоположения контрольной точки более быстрым и точным.
• Данное устройство имеет качественное улучшение скорости измерения нескольких трансформаторов тока, которое позволяет измерять 12 трансформаторов тока с любым переменным коэффициентом за 3-5 минут.
• Загрузочный ящик может автоматически переключаться во время измерения.
• Устройство можно использовать для измерения технических характеристик и не-технических характеристик трансформатора, при этом пользователь может указать любую процентную точку измерения при измерении.

1.Eсостояние окружающей среды
Температура: 5 градусов ~ 40 градусов
Относительная влажность:<80%(25℃)

Высота:<2500m

Частота мощности: 50 Гц ± 0,5 Гц

Напряжение питания: 220 В ± 5 В

2.Mизмерение диапазон
Синфазный компонент (%): 0,0001–200,0, разрешение: 0,0001.

Квадратурный компонент(ы): 0,001~999,9, разрешение: 0,001.

Импеданс (Ом): 0,0001 ~ 60,0, разрешение: 0,0001.

Адмиттанс (мс): 0,0001 ~ 60,0, разрешение: 0,0001

3.Iвнутренняя ошибка

Синфазная составляющая: ΔX=±(X×2%+Y×2%±2 цифры)
Квадратурный компонент: ΔY=±(Y×2%+±X×2%×34,38)±5 цифр.

«X», «Y» — отображаемое значение прибора.
«5 цифр» - количественная погрешность прибора.

Циферблатный индикатор: 1класс

4. Oрабочий диапазон
Ток:(1%-149%)In (In=5A)

5.Эксплуатационная нагрузка:Текущий: в Тх<0.12W cosφ=1.0
