Стенд для комплексного испытания трансформатора HM5050 Описание Видео
Обзор продукта

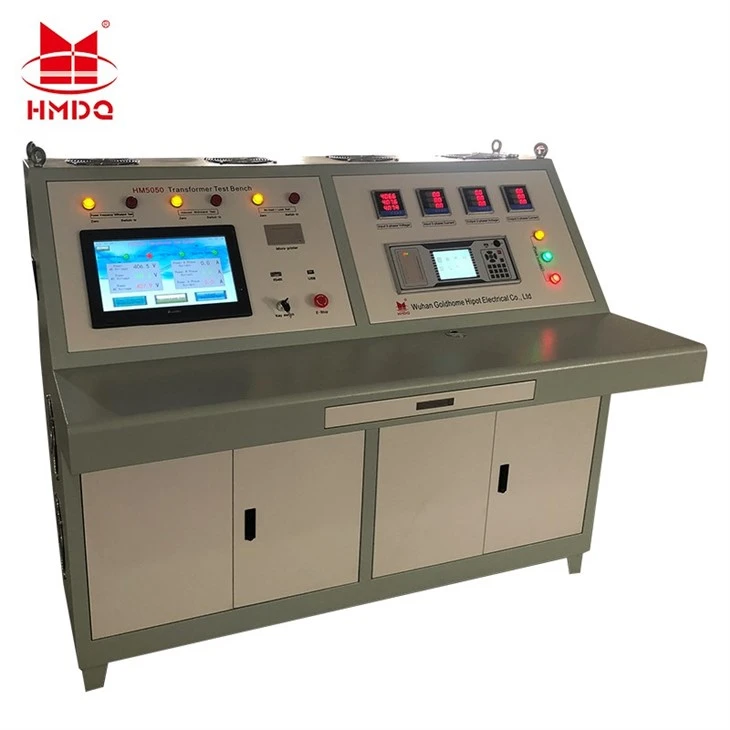

Интегрированный испытательный стенд для трансформаторов HM5050 (полностью автоматический интегрированный испытательный стенд для трансформаторов), также известный как комплексный испытательный стенд для трансформаторов или испытательный стенд для определения характеристик трансформатора, представляет собой интегрированное систематическое устройство для испытания мощности. Это не единый-инструмент, а скорее совместная платформа, состоящая из нескольких тестовых модулей и центральной системы управления. Он специально разработан для комплексного тестирования всех электрических параметров силовых трансформаторов, обеспечивая точную поддержку данных для оценки качества и безопасной эксплуатации. Это одно из незаменимых устройств для тестирования активной зоны в энергетической отрасли.
Основные характеристики
- Высокая степень интеграции: объединяет функции нескольких автономных испытательных приборов в одном устройстве, уменьшая занимаемую площадь оборудования и устраняя проблемы с подключением нескольких приборов, а также проблемы с противоречивыми данными, тем самым обеспечивая «комплексное тестирование с помощью одного устройства».
- Автоматизация и интеллект: устройство, координируемое центральной системой управления, автоматически выполняет коммутацию проводов, настройку параметров, сбор данных, расчеты и калибровку. Это сводит к минимуму человеческие ошибки, позволяет новым пользователям быстро освоиться, значительно повышает эффективность тестирования и обеспечивает эффективное выполнение полного-тестирования за один сеанс.
- Высокая точность и стабильность: основные компоненты поставляются от премиальных брендов, используются такие технологии, как синхронная выборка и цифровая фильтрация. Точность измерения достигает класса 0,2 по напряжению и току и класса 0,5 по мощности. Система адаптируется к сложной электромагнитной среде, обеспечивая стабильные и надежные данные, и соответствует требованиям заводских типовых испытаний и арбитражных испытаний-третьих сторон.
- Комплексная защита: оснащен множеством механизмов безопасности, включая встроенную-кнопку аварийного останова, защиту от перегрузки по току и перегрузки, защиту от обратной-ЭДС и защиту от неправильного подключения. Процесс тестирования контролируется в режиме реального времени, что эффективно предотвращает угрозы безопасности, такие как травмы, вызванные высоким-высоким напряжением, и повреждение оборудования, что делает его пригодным для сценариев тестирования при высоком-напряжении.
Параметр продукта
|
Элемент |
Область измерения |
Относительная ошибка |
|
Напряжение |
0-450V |
±(0,2% от показания + 0.1% диапазона) |
|
Текущий |
0.1-20A |
±(0,2% от показания + 0.1% диапазона) |
|
Власть |
U*I |
±(0,2% от показания + 0.1% диапазона) |
|
Коэффициент мощности |
0.1~0.9999 |
± 3% |
|
Источник питания |
380 В переменного тока+10% 50 Гц+1% |
|
|
Среда использования |
Диапазон рабочей температуры составляет 0–40 градусов, а относительная влажность — 30–90%. |
|
Часто задаваемые вопросы
Вопрос: Как правильно подключить соединения, чтобы обеспечить безопасность?
О: Подключение проводки — наиболее важный этап перед тестированием. Сначала убедитесь, что клеммы фаз A, B и C на испытательном стенде подключены к соответствующим клеммам высокого-напряжения испытуемого трансформатора, а клеммы a, b и c подключены к соответствующим клеммам низкого-напряжения. Нейтральная точка трансформатора обычно не подключена к прибору. Перед подключением измерительных проводов убедитесь, что испытуемый трансформатор полностью обесточен-и полностью разряжен. Это особенно важно после испытаний на сопротивление постоянному току; вы должны убедиться, что разрядка завершена, прежде чем отсоединять провода.
Вопрос: Какова процедура тестирования?
A: Безопасное подключение → Включите питание и прогрейте (не менее 10 минут) → Согласование параметров → Запустите проверку в соответствии с процедурой. Выберите соответствующие элементы проверки (например, отсутствие-нагрузки, нагрузка или коэффициент поворота) на панели управления; устройство автоматически завершит сбор данных, расчет и отображение результатов.
Вопрос: Каковы важные меры предосторожности?
О: 1. Заземление: Клемма заземления прибора должна быть надежно заземлена.
2. Не открывайте устройство: если оборудование работает со сбоями, пользователи не должны открывать корпус без разрешения; обратитесь за помощью к производителю.
3. Избегайте скачков напряжения. Для предотвращения колебаний данных испытательный источник питания не должен использовать одну и ту же цепь с высокомощным-оборудованием,-склонным к скачкам напряжения, таким как мостовые краны в мастерской.
Вопрос: Почему данные испытаний неточны или колеблются?
О: Наиболее распространенной причиной являются колебания напряжения питания. Колебания напряжения сети, превышающие ±5%, могут привести к дрейфу данных. Решение — подключить стабилизатор переменного напряжения. Во-вторых, проверьте надежность внешних соединений, правильность настроек параметров и расположение оборудования вдали от источников сильных электромагнитных помех.
Вопрос: Что делать, если во время тестирования произошло внезапное отключение электроэнергии?
О: Если во время тестирования произошло внезапное отключение внешнего питания, не отключайте сразу тестовые провода. Терпеливо дождитесь полной внутренней разрядки прибора, прежде чем отсоединять провода и переходить к последующим операциям, чтобы предотвратить травмы из-за остаточного заряда.
