Что такоеСтенд для комплексного испытания трансформаторов?
Стенд для комплексных испытаний трансформаторов представляет собой специализированное оборудование для оценки характеристик силовых трансформаторов, способное проводить многочисленные испытания электрических параметров, в том числеотсутствие потерь-нагрузки, потери нагрузки, коэффициент трансформации, сопротивление постоянному току и сопротивление изоляции.
Функция тестирования:
1. Тестирование коэффициента поворота и группы соединений.
Проверьте, соответствует ли коэффициент трансформации обмоток высокого- и низкого-напряжения трансформатора проектным спецификациям, одновременно определив группу соединения обмоток (например, Yyn0, Dyn11).
2. Испытание сопротивления постоянному току
Измерьте значения сопротивления постоянному току каждой обмотки трансформатора, чтобы оценить качество сварки проводника обмотки, равномерность витка обмотки и целостность контактов переключателя ответвлений.
3. Сопротивление изоляции и коэффициент поглощения/индекс поляризации.
С помощью модуля высоковольтного мегаомметра-проверьте характеристики изоляции между обмотками, между обмотками и сердечником, а также между обмотками и корпусом, чтобы оценить старение изоляции или проникновение влаги.
4. Испытание выдерживаемого напряжения промышленной частоты
Имитирует условия перенапряжения во время работы трансформатора, подавая на обмотки высокое напряжение промышленной частоты в течение заданного времени. Проверяет диэлектрическую прочность слоев изоляции и выявляет дефекты изоляции.
5. Нет-испытаний на нагрузку и нагрузочные характеристики.
Нет-нагрузочного теста: Измеряет потери трансформатора без-нагрузки и ток холостого-нагрузки для оценки качества сердечника и качества сборки.
Нагрузочный тест:Измеряет потери нагрузки трансформатора и сопротивление напряжения для оценки эксплуатационной эффективности и устойчивости к короткому-замыканию.
6. Проверка характеристик переключателя ответвлений
Для трансформаторов с включенной-нагрузкой или без-нагрузки-переключателем ответвлений оцениваются показатели производительности переключателя ответвлений, включая время последовательности переключения, сопротивление контактов и надежность переключения.

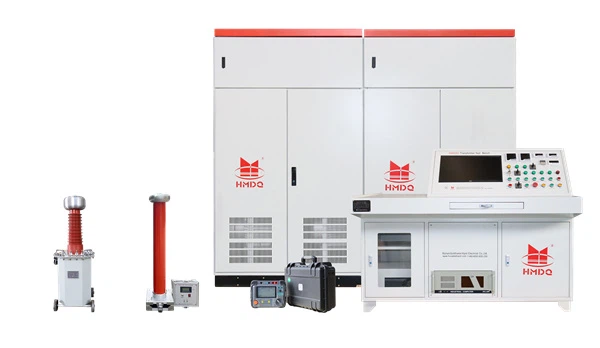

Стенд для комплексного испытания трансформатора HM5050
Особенности продукта:
1. Внедрить полное автоматизированное тестирование процессов на основеСистемы ПЛК/SCADA, сокращая ручное вмешательство.
2. Сбор и синхронизация данных в реальном временив облако.
3. Точность ключевого оборудованиядостигает уровня 0,05l, а точность анализа мощности0,2 уровень
4. Поддержкаиндивидуальный макети совместимость с устройствами, изготовленными пользователем (такими какиспытательные трансформаторы промышленной частоты)
5. Зоны высокого напряжения оборудованыпредохранительные блокировки,аварийная остановка бпуговицы и средства защиты изоляции
Сценарии применения
- Заводские приемочные испытания (FAT)для производителей трансформаторов;
- Приемочные испытания вновь вводимых в эксплуатацию трансформаторов энергокомпаниями;
- Периодические профилактические испытания идиагностика неисправностейтрансформаторов подстанций;
- Тестирование производительности трансформаторасторонняя-проверка качестваагентства.
Введение компании:
Голдхоум Хипотявляется производителем, специализирующимся на производствекомплексные испытательные стенды для трансформаторов. После более чем 20 лет целенаправленных исследований и разработок компания добилась значительных технологических прорывов и получила более 20 патентов. В настоящее время это ведущее предприятие электротехнической промышленности Китая.
Добро пожаловать на официальный сайтwww.goldhomehipotGoldhome Hipot для получения более подробной информации.
